4.3.3 Überlappende Elemente

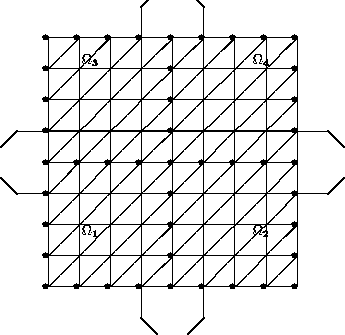

Abbildung 4.8:
Überlappende Elemente.
![\begin{figure}
\unitlength0.075\textwidth
\savebox{\subdomain}
{
\thinlines...
...ut(5,9){\line(-1,1){0.5}}
%
\end{picture} \\ [2ex]
\end{center}
\end{figure}](img463.gif) |
Bei dieser Datenverteilung gibt es eine Menge von Knoten, welche
im Überlappungsbereich zu mehreren Teilgebieten gehören :
![$ x_{C_{i,j}}\in \,\overline{\Omega} \makebox[0pt]{}_{h,i} \cap \overline{\Omega} \makebox[0pt]{}_{h,j} $](img464.gif)
.
Diese Verteilungsart hat inbesondere bei FEM mit Upwind-Techniken Vorteile.
